簡(jiǎn)介

四溴雙酚 S 雙(2,3-二溴丙基)醚是一種既含芳香溴，又含脂肪溴的新型、高效添加型阻燃劑，在國(guó)內(nèi)還沒(méi)有對(duì)它進(jìn)行研究和應(yīng)用的報(bào)道，國(guó)外早已開始研究和應(yīng)用。

四溴雙酚S-雙(2,3-二溴丙基)醚可用于PP、PE、PS、ABS樹脂、橡膠、纖維等高分子材料及家電、電子制造業(yè)，它分解溫度高，具有極好的熱穩(wěn)定性和光穩(wěn)定性，與高聚物相容性好，不會(huì)降低制品的機(jī)械性能，添加于PP(聚丙烯)塑料中，阻燃效果特別顯著，是目前PP(聚丙烯)塑料中廣泛使用的阻燃劑四溴雙酚A雙-(2,3-二溴丙基)醚[商品名八溴醚]的替代產(chǎn)品。

目前在聚丙烯中廣泛使用的阻燃劑是四溴雙酚A雙-(2,3-二溴丙基)醚，使用此阻燃劑阻燃效率高，添加量少，成本低。但在使用中發(fā)現(xiàn)八溴醚存在起霜、滴落問(wèn)題，而且八溴醚的耐光、耐熱和耐氧化性能較差，難以滿足高性能塑料的要求。四溴雙酚 S 雙(2,3-二溴丙基)醚分子中引入強(qiáng)極性的砜基團(tuán)代替異丙基，解決了八溴醚存在的起霜、滴落問(wèn)題，極大提高了產(chǎn)品的耐熱、耐光和耐氧化性能。

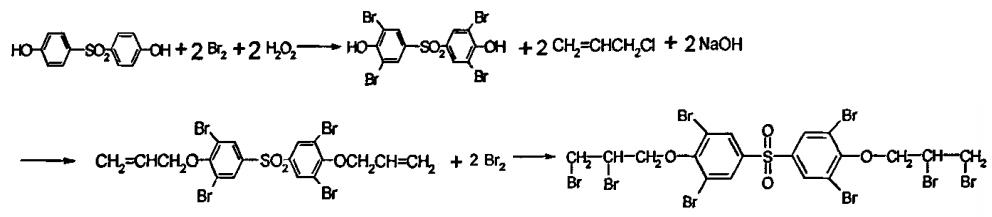

合成方法

(1)四溴雙酚S的合成

將雙酚S、有機(jī)溶劑、雙氧水和水混合后，滴加溴素，滴加過(guò)程中控制反應(yīng)體系溫度在40℃以下，滴加完畢后升溫至40℃，反應(yīng)6小時(shí)，將溫度降至室溫，抽濾，烘干，得到產(chǎn)品。

(2)四溴雙酚S雙烯丙基醚的合成

將四溴雙酚S、氫氧化鈉、氯丙烯、水和有機(jī)溶劑(沸點(diǎn)應(yīng)高于氯丙烯的沸點(diǎn))混合，并加入一定量的催化劑。氯丙烯、催化劑、堿和溶劑的用量(對(duì)應(yīng)于1mol四溴雙酚S)分別為2~3mol，0.001~0.002mol，2~2.5mol和100~5000mL。加熱至60~150℃，反應(yīng)得到四溴雙酚S雙烯丙基醚。

(3)四溴雙酚 S 雙(2,3-二溴丙基)醚的合成

用有機(jī)溶劑將四溴雙酚$雙烯丙基醚溶解后，滴加溴素，并控制在滴加溴素過(guò)程中反應(yīng)體系溫度低于40℃，加溴結(jié)束后再保溫4~5h。反應(yīng)完畢后，加入亞硫酸鈉除去過(guò)量的溴，然后分出有機(jī)層，用水反復(fù)洗3~5遍，再加入甲醇，使產(chǎn)品析出，過(guò)濾、干燥得白色固體四溴雙酚 S 雙(2,3-二溴丙基)醚。

參考文獻(xiàn)

[1]尚智勇. 四溴雙酚S—雙（2，3-二溴丙基）醚的合成研究[D]. 山東:中國(guó)石油大學(xué)(華東),2006. DOI:10.7666/d.y1003822.
