一、從立方最密堆積到NaCl晶胞

許多金屬（例如銅等）的晶體結構可看著等徑圓球進行立方最密堆積形成，這種結構稱為面心立方。在立方最密堆積結構中，有兩種空隙：四面體空隙和八面體空隙。四面體空隙由一個頂角原子與三個面心原子圍成，空隙數目為8，是面心立方原子數4的2倍；而八面體空隙由六個面心原子圍成，空隙數目為4，與面心立方原子數4相同。

NaCl的結構可看著大的Cl-離子按立方最密堆積排列，小的Na+填在八面體的空隙之中。這就不難理解晶胞中Na+數目就是八面體的空隙數，即4個，而Cl-數目即為面心立方原子數目，亦為4個，每個NaCl晶胞擁有4個“NaCl”微粒。與Na+緊鄰的Cl-有6個，與Cl-緊鄰的Na+有6個，即NaCl晶體的配位數為6，而與每個Cl-最近鄰的Cl-為12個。

圖1  氯化鈉晶胞

圖2  氯化鈉晶格

二、晶體結構數據分析的意義

NaCl型的結構具有廣泛性，已知有400多種組成比為1∶1的化合物采用這種結構型式，例如，堿金屬鹵化物與氫化物，堿土金屬氧化物和硫化物等。

這些化合物晶體的結構數據，對了解物質的結構和性質有著重要的意義。例如：

（1）計算離子半徑

現在比較通用的有效離子半徑，就是根據實驗測定的離子晶體中離子間的接觸距離數據進行推導的。例如配位數為6的NaCl晶胞中陰陽離子是緊密接觸的，但陰離子之間接觸不良，各位觀看演示，所以晶胞參數是陰、陽離子核間距的2倍，這樣可以計算某些離子半徑，例如，由NaH的晶胞參數（a＝488pm）得知Na+與H-間的接觸距離為244pm，已知Na+的半徑為102pm（光學法測定），即可推知H-在NaH晶體中的半徑為142pm。

（2）離子鍵的強度與化合物的熔點

堿土金屬氧化物MO主要由M2+和O2-之間的靜電作用力結合而成。靜電作用力和離子所帶的電荷的乘積成正比，和離子間的接觸距離成反比。對于堿土金屬氧化物M2+和O2-都是2價化合物，離子所帶電量相同，但M2+的半徑由Mg2+→Ca2+→Sr2+→Ba2+依次增加，離子間的接觸距離也依次增加?？梢酝茢嗑Ц衲芤来蜗陆?，離子鍵強度依次減弱，而熔點和硬度也將因而降低，實驗結果完全符合這種推論。

三、從NaCl到CaC2的結構

CaC2的結構可由NaCl結構出發，以Ca2+置換Na+，以C22-置換Cl-，即得到CaC2結構。C22-中C—C鍵長為120pm，C22-離子呈啞鈴狀，在三維空間鍵軸和Z軸平行，使晶胞沿Z軸方向被拉長，較X、Y軸方向?yàn)殚L(zhǎng)，晶體的對稱性降為四方晶系，晶胞參數為a＝550pm，c＝638pm（NaCl晶胞參數a＝562.779pm）。

許多化合物與CaC2的結構同晶型，如CaO2、KO2等，根據晶胞參數與原子坐標，可推算O22-中O—O鍵長為149pm，O2-中O—O鍵長為128pm。

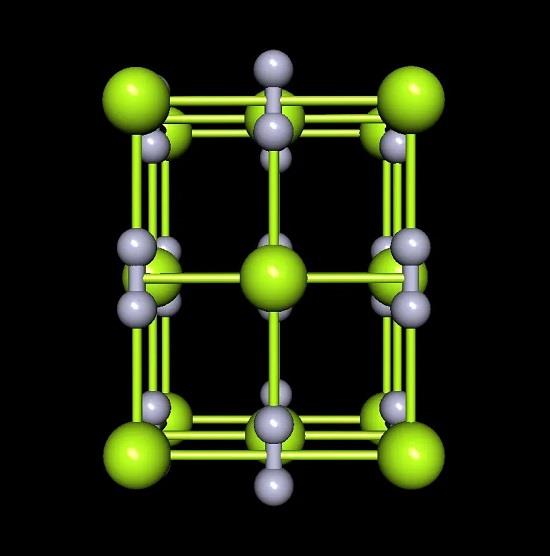

圖5  碳化鈣晶胞
