紫外線吸收劑是指能防止大量紫外線通過的一種制劑，紫外線吸收劑應(yīng)該具備以下條件：熱穩(wěn)定性好，即使在加工中也不會(huì)因熱而變化，熱揮發(fā)性?。豢蓮?qiáng)烈地吸收紫外線（尤其是波長(zhǎng)為290-400nm）化學(xué)穩(wěn)定性好，不與制品中材料組分發(fā)生不利反應(yīng)；混溶性好，可均勻地分散在材料中，不噴霜，不滲出；吸收劑本身的光化學(xué)穩(wěn)定性好，不分解，不變色；無色、無毒、無臭；耐浸洗；價(jià)廉、易得。紫外線吸收劑按化學(xué)結(jié)構(gòu)可分為以下幾類：水楊酸酯類、苯酮類、苯并三唑類、取代丙烯腈類、三嗪類和其他類。加入紫外線吸收劑的織物，可獲得很好的紫外線遮斷效果?？山档屯噬鰪?qiáng)滌綸分散染料之日光牢度。紫外線吸收劑 UV－326是其中的一種。

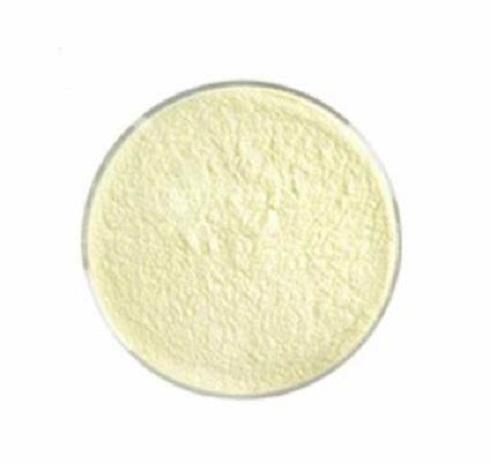

紫外線吸收劑 UV－326為淺黃色結(jié)晶粉末，熔點(diǎn) 137-141℃，溶于苯乙烯、苯、甲苯等溶劑， 能有效地吸收 270-380nm 的紫外光。揮發(fā)性小，與樹脂相容性好，主要用于聚烯烴、聚氯乙 烯、不飽和聚酯、聚酰胺、聚氨酯、環(huán)氧樹脂、ABS 樹脂及纖維素樹脂，適用于天然橡膠、合成橡膠。

重氮化反應(yīng)：稱取6g 98wt％H₂SO₄、50ml水和0.03mol對(duì)氯鄰硝基苯胺加入反應(yīng)釜， 冷卻至5℃時(shí)，緩慢滴加20wt％NaNO₂溶液15g，繼續(xù)攪拌1h至反應(yīng)結(jié)束。加尿素分解殘留的 亞硝酸，過濾除渣。

偶合反應(yīng)：稱取0.03mol 2-叔丁基對(duì)甲酚、50mL水、0.1g十二烷基苯磺酸鈉加入反 應(yīng)釜，攪拌使其形成均勻的白色乳狀液。調(diào)pH至7-9，并在此弱堿條件下在2h內(nèi)滴加上述重 氮鹽溶液。反應(yīng)結(jié)束后過濾、洗滌、烘干、稱重。

葡萄糖還原反應(yīng)：稱量0.015mol重氮偶合反應(yīng)得到的產(chǎn)物、10g NaOH溶液

(20wt％)加入反應(yīng)釜中，待溫度為50℃時(shí)，在緩慢滴加30wt％葡萄糖溶液100ml， 繼續(xù)反應(yīng)1h，冷卻后過濾抽干，得氮氧化物中間體。

鋅粉還原反應(yīng)：向上述氮氧化物中加入17mL氯苯、42g14wt％H₂SO₄，加熱至90℃。 2h內(nèi)分批加入1.1g鋅粉，反應(yīng)結(jié)束后加入活性炭，攪拌0.5h后趁熱過濾，濾液分層，水洗油 層至中性，蒸除溶劑得目標(biāo)產(chǎn)物。分析結(jié)果表明，產(chǎn)物收率達(dá)90.9％，純度達(dá) 99.3％。

紫外線吸收劑UV-326的生產(chǎn)工藝過程為，將4-氯-2-硝基苯胺(1)用亞硝酸鈉(2)和硫酸重氮化后與2-特丁基-4-甲基苯酚(3)進(jìn)行偶合反應(yīng)，制成2-硝基-4-氯-2′-羥基-3′-特丁基-5′-甲基偶氮苯(4).(1)、(2)、(3)的摩爾比為:1:1.04:1.18.將(4)用硫化鈉還原為2-(2′-羥基-3′-特丁基-5′-甲基苯基)-5-氯苯并三唑氮氧化物(5)，最后用鋅粉還原(5)制成最終產(chǎn)品2-(2′-羥基-3′-特丁基-5′-甲基苯基)-5-氯苯并三唑(6)(UV-326).UV-326是一種用于聚烯烴、ABS、聚酯等樹脂的優(yōu)良的光穩(wěn)定劑，與受阻胺光穩(wěn)定劑(HALS)有協(xié)同效應(yīng)。
作 者： 丁著明 Ding Zhuming
作者單位： 天津合成材料工業(yè)研究所,天津,300200
