概述

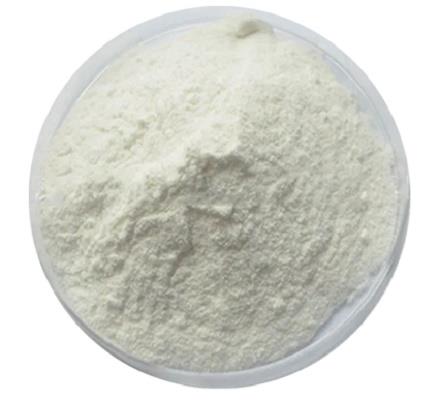

硬脂酸銨是一種重要的化工原料，可以通過硬脂酸在一定的溫度下與氨水反應(yīng)生成，性狀為白色至淡黃色粉末[1]。硬脂酸銨常用作乳化劑、分散劑、濕潤劑、防濕劑等，其中硬脂酸銨乳液是硬脂酸銨的水分散體，它能以任何比例分散于中性堿性水性體系中，能有效降低水性體系中液體的表面張力，所以極易起泡和穩(wěn)泡，硬脂酸銨乳液用作水性PA、PU發(fā)泡涂層的泡沫穩(wěn)定劑，穩(wěn)泡效果非常出色。

生產(chǎn)工藝

化工助劑技術(shù)領(lǐng)域報道了一種硬脂酸銨乳液的生產(chǎn)方法。硬脂酸銨乳液由下述重量百分含量的成分組成：硬脂酸15-35%；20%氨水6-14%；十二烷基硫酸鈉1-3%；余量為水。生產(chǎn)工藝：在反應(yīng)容器中依次加入配方量的硬脂酸，十二烷基硫酸鈉和水，并調(diào)溫至10-25℃，攪拌均勻后，加入氨水，然后調(diào)節(jié)攪拌速度；將制得的硬脂酸銨液體吸入乳化罐中，進(jìn)行乳化，再靜置1-2小時，然后過濾，即得到硬脂酸銨乳液。本發(fā)明適合大規(guī)模連續(xù)化生產(chǎn)，常溫常壓下反應(yīng)非常安全，投入設(shè)備簡單，節(jié)省了成本，整個生產(chǎn)過程無污染無排放，成品銀白色有光澤，流動性穩(wěn)定性極好，產(chǎn)品粘度低(≤350cps)，純度高，分散效果好，能充分分散于水性液體中，使用十分方便，保質(zhì)期六個月左右，久置后也不易反稠[2]。

應(yīng)用實(shí)例

以硬脂酸銨為基體，把殺菌除臭劑、非離子表面活性劑、色素等網(wǎng)絡(luò)其中，可以凝膠的形態(tài)制各緩釋型殺菌清潔劑[3]。此外，文獻(xiàn)還報道了一種包裝紙的生產(chǎn)工藝，包括以下步驟：（1）原料準(zhǔn)備，將原漿板或廢回收紙先做好雜質(zhì)，粘膠紙，裝訂針，包裝帶的分揀備用；（2）碎漿，將原料通過水力碎漿機(jī)碎漿；（3）配漿，將碎漿后的原料放入配漿池內(nèi)，添加濕強(qiáng)劑，氧化淀粉，硬脂酸銨，由安裝在配漿池上的漿料攪拌器充分?jǐn)嚢?；?）供漿，將漿液通過供漿泵輸送給生產(chǎn)線上的各成型設(shè)備；（5）抄造，將漿液進(jìn)行抄造，上網(wǎng)，壓榨，干燥，壓光，卷?。唬?）成型，再將紙張經(jīng)過模切機(jī)加工成需要形狀。本發(fā)明生產(chǎn)工藝生產(chǎn)包裝紙具有較高的可塑性和柔韌性，提高了包裝紙的耐磨度，耐折和抗老化程度，同時也提高了廢紙資源的回收再利用性[4]。

有關(guān)研究

以硬脂酸銨為水泥砂漿防水劑，研究硬脂酸銨防水劑對水泥砂漿力學(xué)性能，毛細(xì)吸水性和孔結(jié)構(gòu)的影響，分析三者之間的相互關(guān)系。結(jié)果表明，硬脂酸銨防水劑具有一定的引氣效果，導(dǎo)致水泥砂漿體系內(nèi)孔結(jié)構(gòu)增多，使水泥砂漿的抗壓強(qiáng)度隨著硬脂酸銨防水劑的摻量增加而逐漸降低。硬脂酸銨防水劑在0.2%摻量情況下，孔徑100nm的有害孔增多，導(dǎo)致抗折強(qiáng)度降低。硬脂酸銨防水劑使水泥砂漿的微孔增多，但其依然具有很好的防水效果，隨著其摻量的增加，防水性能不斷提高[5]。

參考文獻(xiàn)

[1]奚長生.防水隔熱粉的生產(chǎn)新工藝[J].中小企業(yè)科技, 2000.DOI:CNKI:SUN:ZXQK.0.2000-12-016.

[2]宋金火.硬脂酸銨乳液及其生產(chǎn)方法:CN 200910096656[P].CN 101508857 B.DOI:CN101508857 B.

[3]陳國玲,劉煥舉,陳景新.緩釋型固體殺菌除臭清潔劑制備工藝的研究[J].河北化工, 2006.DOI:CNKI:SUN:HHGZ.0.2006-02-015.

[4]郭高.一種包裝紙的生產(chǎn)工藝:CN201811615453.X[P].CN109468886A.

[5]呂歡歡,鄧最亮,鄭柏存.硬脂酸銨防水劑對水泥砂漿性能及微觀孔結(jié)構(gòu)的影響[J].施工技術(shù), 2017, 46(15):5.DOI:10.7672/sgjs2017150124.
